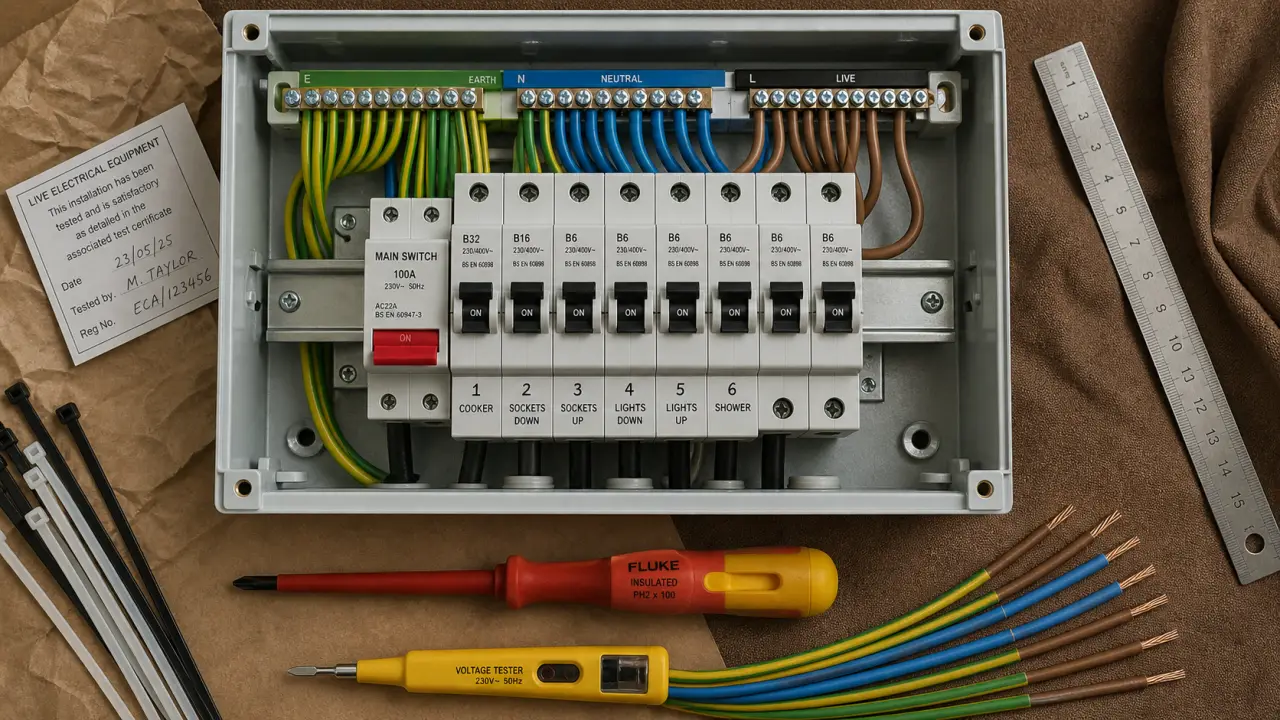

Ordre phase, neutre, terre : le branchement d’un tableau électrique sans erreur

Le branchement d’un tableau électrique ne se limite pas à raccorder des fils dans un coffret. Il faut organiser la distribution du courant, protéger chaque circuit et suivre un ordre clair, de l’alimentation générale jusqu’aux circuits du logement. Avant toute intervention, la règle est simple : couper le courant au disjoncteur d’abonné et vérifier l’absence de tension avec un testeur adapté.

Comprendre le rôle de chaque élément avant de raccorder

Un tableau électrique est le point de répartition de l’installation. Il reçoit l’alimentation depuis le disjoncteur d’abonné, puis la distribue vers les circuits de prises, d’éclairage, de chauffage, d’appareils spécialisés ou d’extensions. Chaque départ doit passer par un disjoncteur divisionnaire adapté, lui-même placé sous la protection d’un interrupteur différentiel.

Phase, neutre et terre : trois fonctions à ne pas mélanger

La phase amène le courant, le neutre assure le retour, et la terre sert de voie de sécurité en cas de défaut d’isolement. Dans un tableau domestique, ces conducteurs sont répartis vers des borniers et des appareillages distincts. Le bornier de terre centralise les fils vert/jaune de l’installation, tandis que la phase et le neutre passent par les protections.

La confusion entre phase et neutre peut provoquer un dysfonctionnement, mais une terre absente ou mal raccordée est encore plus préoccupante. Elle réduit la protection des personnes et peut masquer un défaut sur un appareil. La mise à la terre des circuits doit donc être traitée comme une étape à part entière, pas comme un simple fil à ranger en fin de chantier.

Interrupteurs différentiels, disjoncteurs et peignes

L’interrupteur différentiel protège un groupe de circuits contre les défauts d’isolement. Les disjoncteurs divisionnaires protègent chaque circuit contre les surcharges et les courts-circuits. Entre ces éléments, les peignes de raccordement facilitent la distribution : un peigne vertical relie l’alimentation aux interrupteurs différentiels de plusieurs rangées, tandis qu’un peigne horizontal relie un interrupteur différentiel aux disjoncteurs d’une même rangée.

Ce système rend le tableau plus lisible et limite les pontages improvisés. Il faut toutefois utiliser des peignes compatibles avec les appareillages installés, puis les insérer et les serrer selon les préconisations du fabricant.

Le schéma logique d’un branchement tableau électrique

Pour visualiser le câblage, il faut suivre le chemin de l’énergie. Le courant arrive depuis le disjoncteur d’abonné, rejoint le tableau principal, passe par les dispositifs différentiels, puis alimente les disjoncteurs divisionnaires avant d’être envoyé vers les pièces et les équipements du logement. Ce schéma aide à comprendre où se raccordent la phase, le neutre et la terre.

Un tableau doit se lire comme une carte

Un bon schéma de câblage ne montre pas seulement où brancher les fils, il explique aussi le sens de circulation. La rangée, le différentiel, le disjoncteur et l’étiquette doivent former un ensemble cohérent. Par exemple, un circuit de prises de cuisine ne doit pas être raccordé à un endroit puis identifié ailleurs, car cela complique les recherches en cas de panne.

Un tableau mal repéré crée vite des erreurs en cascade. Une étiquette floue, un conducteur déplacé ou une couleur mal relue au moment d’une rénovation suffit à rendre le diagnostic plus long. À l’inverse, un repérage clair sert de mémoire technique au logement : chaque étiquette, chaque couleur et chaque alignement indique quel circuit est alimenté, protégé et relié à la terre.

Raccorder le tableau pas à pas, sans brûler les étapes

La procédure dépend du type de tableau, du matériel et de l’installation existante, mais la logique reste la même. L’intervention doit se faire hors tension, avec des conducteurs identifiés, des connexions propres et un serrage contrôlé. Le but est d’obtenir un branchement lisible dès le premier contrôle visuel.

Préparer et sécuriser avant de brancher

Coupez le courant au disjoncteur d’abonné, puis vérifiez l’absence de tension. Ne vous fiez pas à l’extinction d’une lampe ou d’un appareil : un retour, un mauvais repérage ou un circuit indépendant peuvent tromper. Préparez ensuite les conducteurs, contrôlez leur longueur, leur état et leur destination.

• Identifier les fils de phase, neutre et terre.
• Vérifier la cohérence des couleurs, sans s’y fier aveuglément en rénovation.
• Prévoir des étiquettes de repérage pour chaque circuit.
• Contrôler l’état des borniers, peignes et disjoncteurs.
• Éviter les conducteurs trop tendus, écrasés ou mal dénudés.

Brancher dans le bon ordre

Commencez par organiser la mise à la terre : les conducteurs vert/jaune des circuits rejoignent le bornier de terre. Raccordez ensuite l’alimentation générale selon la configuration du tableau, puis alimentez les interrupteurs différentiels. Les peignes verticaux servent lorsque plusieurs rangées doivent être reliées proprement entre elles.

Une fois les interrupteurs différentiels en place, les peignes horizontaux alimentent les disjoncteurs divisionnaires de chaque rangée. Les fils de chaque circuit sont ensuite raccordés au disjoncteur correspondant : phase et neutre sur les bornes prévues, terre au bornier de terre. Terminez par le serrage, le contrôle visuel et l’étiquetage.

1. Mettre l’installation hors tension et tester l’absence de courant.
2. Raccorder les terres au bornier dédié.
3. Relier l’alimentation générale aux protections de tête du tableau.
4. Distribuer phase et neutre vers les interrupteurs différentiels.
5. Installer les peignes horizontaux vers les disjoncteurs divisionnaires.
6. Brancher les circuits, contrôler les serrages et étiqueter.

Norme NF C 15-100, GTL et cas particuliers à anticiper

Le branchement d’un tableau électrique doit s’inscrire dans les exigences de la NF C 15-100, notamment pour la sécurité, la protection des circuits et l’organisation de l’installation. Dans un logement, le tableau prend généralement place dans la GTL, la gaine technique du logement, elle-même intégrée à l’ETEL, l’espace technique électrique du logement.

Tableau principal, secondaire ou divisionnaire : quelle différence ?

Le tableau principal est le centre de l’installation. Un tableau secondaire, aussi appelé tableau divisionnaire dans de nombreux usages, sert à alimenter une zone éloignée ou une extension, comme un garage, un atelier, un étage, une dépendance ou une rénovation avec manque de place dans le tableau existant. Il dépend alors du tableau principal pour son alimentation et doit disposer de protections adaptées.

Ce choix devient utile lorsque tirer tous les circuits jusqu’au tableau principal n’est plus pratique. En revanche, il ne doit pas servir de solution improvisée pour contourner un tableau saturé. Il faut prévoir la liaison entre les 2 tableaux électriques, la protection du départ, la section des conducteurs et l’implantation du coffret secondaire.

Sections, calibres et circuits : ne pas raisonner au hasard

Chaque circuit doit être associé à une protection adaptée à son usage. Les prises, l’éclairage, le chauffage ou les circuits spécialisés ne se raccordent pas au hasard sur le premier disjoncteur disponible. La section des fils et le calibre du disjoncteur doivent rester cohérents avec la destination du circuit et les règles applicables.

Certains équipements demandent aussi une attention particulière. Un radiateur de classe 1 nécessite une liaison à la terre, tandis qu’un radiateur de classe 2 bénéficie d’une double isolation et ne se raccorde pas de la même manière. Les sorties filaires, les boîtiers DCL et les fils pilotes de chauffage doivent être identifiés pour éviter les inversions.

Erreurs fréquentes et moment où appeler un électricien

Les erreurs les plus dangereuses ne sont pas toujours visibles. Un fil mal serré peut chauffer, un neutre mal associé peut provoquer des déclenchements difficiles à diagnostiquer, et une terre absente peut laisser croire que tout fonctionne alors que la sécurité n’est pas assurée. Un branchement propre doit donc rester lisible, stable et contrôlable.

Les signaux qui doivent faire arrêter l’intervention

Si les couleurs ne correspondent pas, si plusieurs conducteurs arrivent sans repérage, si le tableau a été modifié plusieurs fois ou si le trajet d’un câble reste incompréhensible, il vaut mieux suspendre le branchement. Le même réflexe s’impose en présence de traces d’échauffement, de borniers abîmés, de conducteurs trop courts ou de déclenchements répétés après remise sous tension.

Faire appel à un électricien devient indispensable dès que l’intervention touche à l’alimentation générale, à un tableau secondaire complexe, à une rénovation lourde ou à une mise en conformité complète. Un professionnel pourra vérifier le schéma, les protections, les sections, la terre et la conformité globale avant mise en service.

Un tableau bien branché doit rester sûr, lisible et maintenable. Si le chemin phase, neutre et terre est clair, si chaque circuit est identifié et si le rôle de chaque protection est compréhensible, l’installation suit une logique saine. Si une étape reste floue, le bon réflexe n’est pas d’essayer au hasard, mais de faire contrôler l’installation avant de la remettre sous tension.
